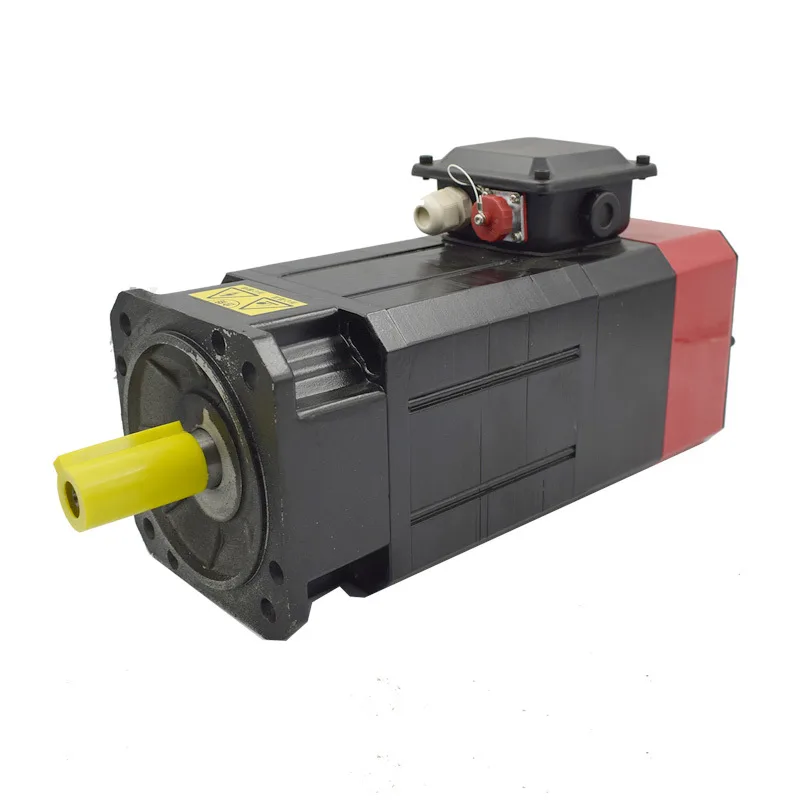

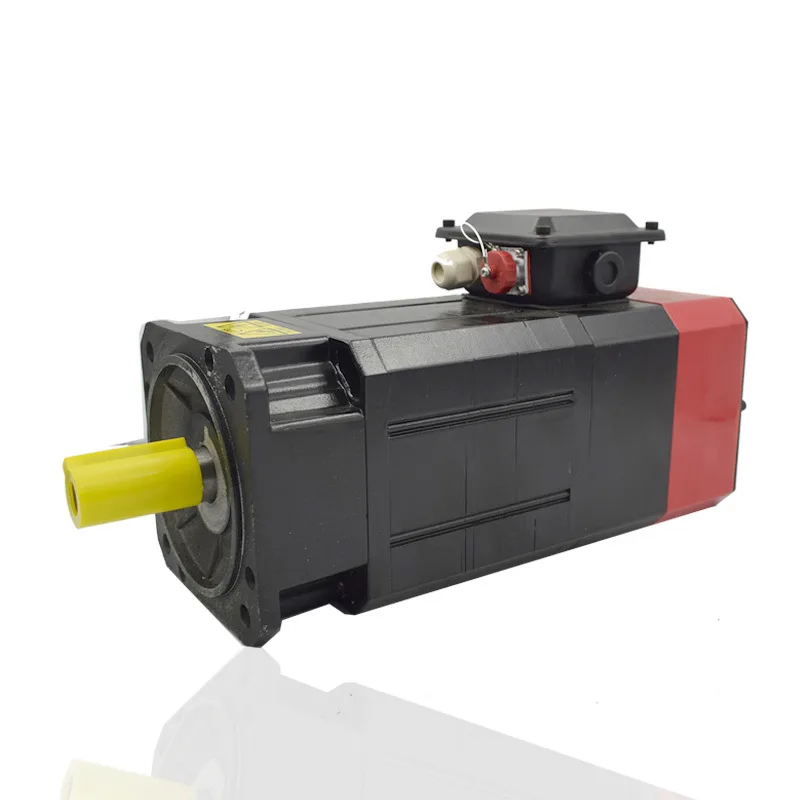

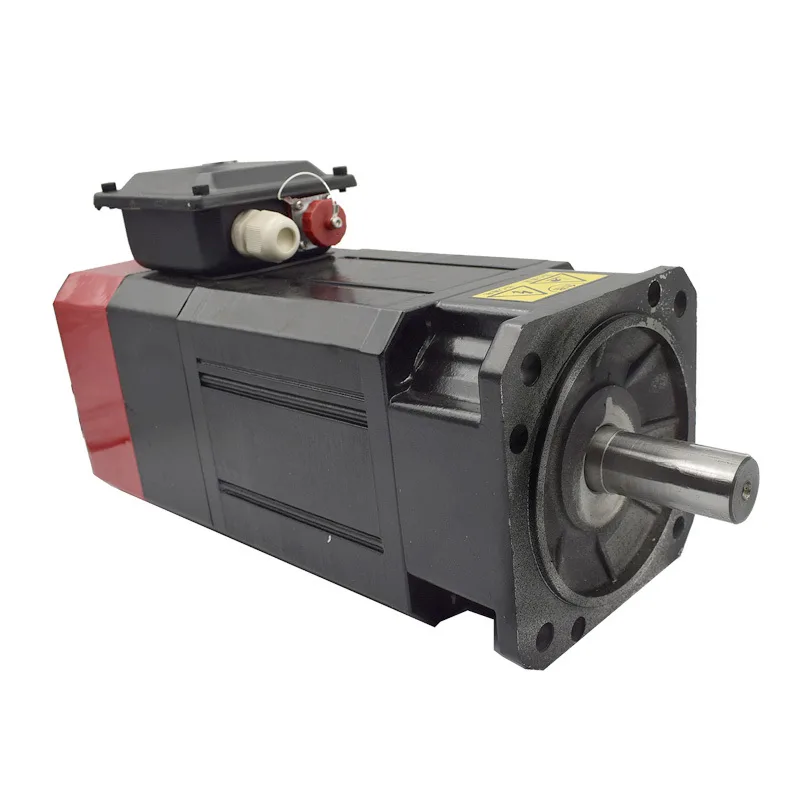

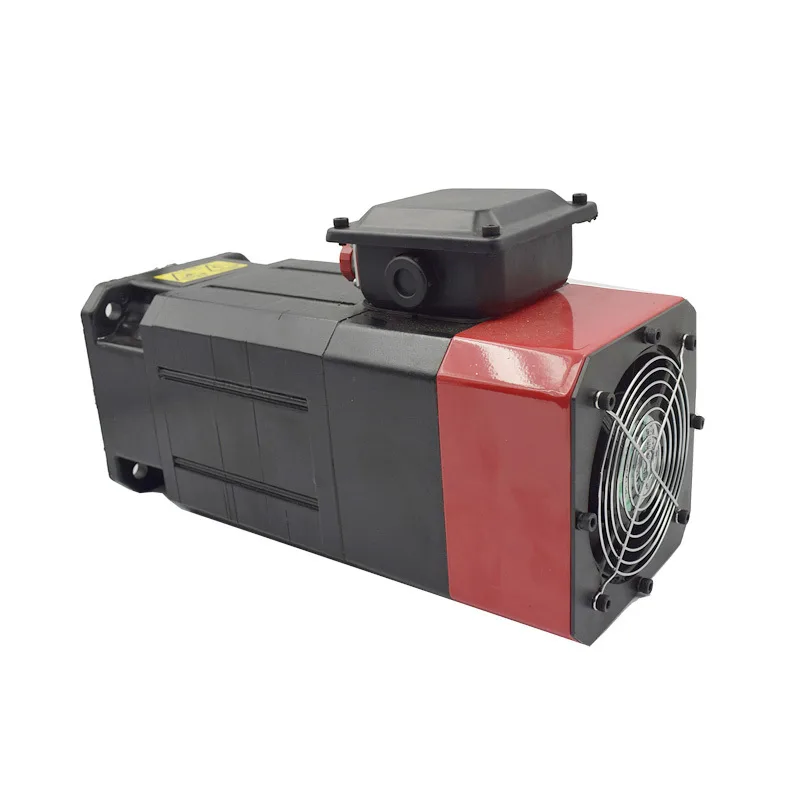

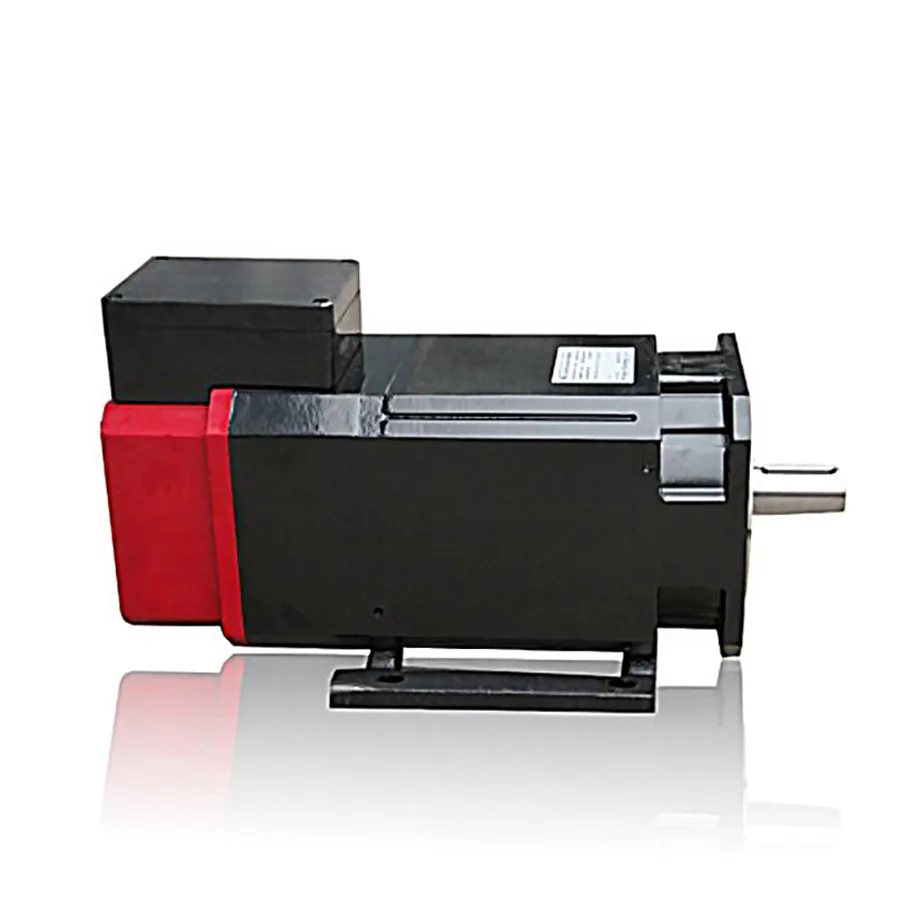

Spindelmotor-Baureihe
Technische DatenHerstellerangaben
- Leistungsbereich
- 1,5–132 kW
- Nenndrehzahl
- 1500 U/min
- Nenndrehmomentbereich
- 9,5–840 N·m
- Versorgungsspannung
- Dreiphasig 380 V AC
- Genauigkeit Spindelorientierung
- 0,03 °
- Gewindebohren (starr)
- Bis 3.000 U/min
Modelle dieser Baureihe

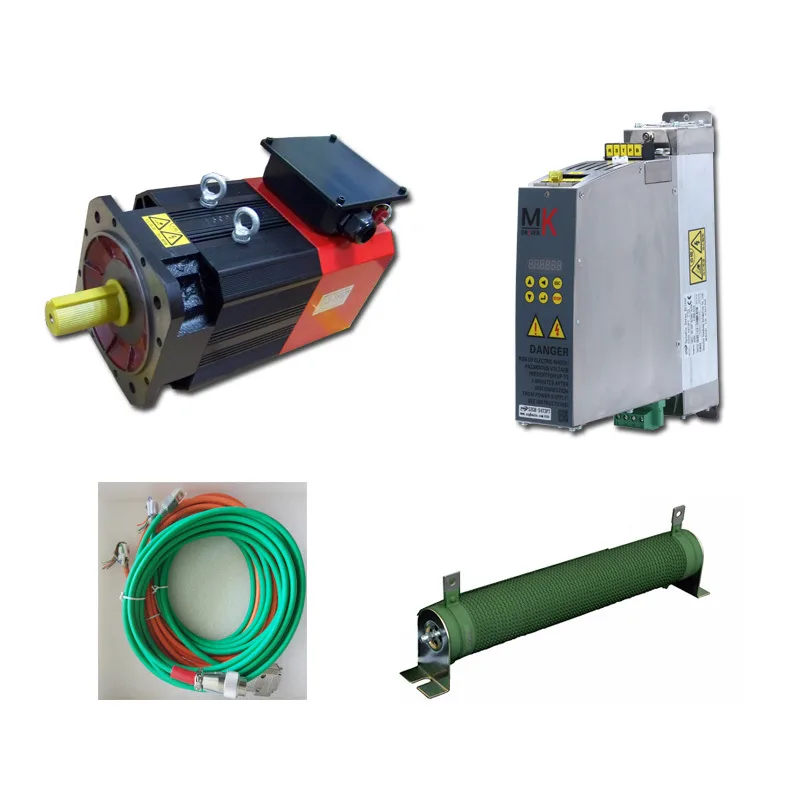

| Modell | Leistung (kW) | Nenndrehmoment (N·m) | Passender Antrieb |
|---|---|---|---|
| SZGH08-3-9.5-1.5/2.2-4-1500 | 1,5 | 9,5 | SZGH-S4T1P5 |
| SZGH08-4-14-2.2/3.7-4-1500 | 2,2 | 14 | SZGH-S4T2P2 |
| SZGH09-2-24-3.7/5.5-4-1500 | 3,7 | 24 | SZGH-S4T3P7 |
| SZGH10-2-35-5.5/7.5-4-1500 | 5,5 | 35 | SZGH-S4T5P5 |
| SZGH10-3-48-7.5/11-4-1500 | 7,5 | 48 | SZGH-S4T7P5 |
| SZGH10-4-71-11/15-4-1500 | 11 | 71 | SZGH-S4T011 |
| SZGH13-2-95-15/18.5-4-1500 | 15 | 95 | SZGH-S4T015 |

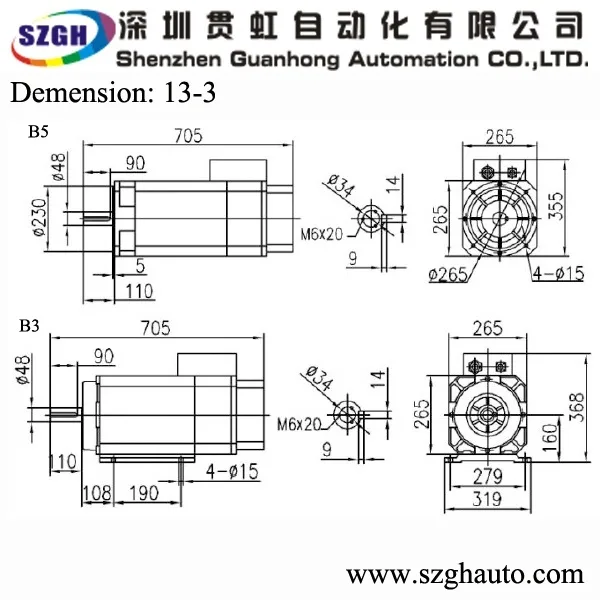

| SZGH13-3-117-18.5/22-4-1500 | 18,5 | 117 | SZGH-S4T018 |
| SZGH13-4-140-22/30-4-1500 | 22 | 140 | SZGH-S4T022 |
| SZGH16-1-191-30-4-1500 | 30 | 191 | SZGH-S4T030 |
| SZGH16-2-235-37/45-4-1500 | 37 | 235 | SZGH-S4T037 |
| SZGH16-3-286-45-4-1500 | 45 | 286 | SZGH-S4T045 |
| SZGH16-4-350-55/75-4-1500 | 55 | 350 | SZGH-S4T055 |
| SZGH18-1-478-75/90-4-1500 | 75 | 478 | SZGH-S4T075 |
| SZGH18-2-573-90-4-1500 | 90 | 573 | SZGH-S4T090 |
| SZGH18-3-700-110-4-1500 | 110 | 700 | SZGH-S4T110 |
| SZGH22-1-840-132/160-4-1500 | 132 | 840 | SZGH-S4T132 |
Die technischen Daten sind veröffentlichte Herstellerangaben von SZGH und werden vor der Bestellung im schriftlichen Angebot bestätigt.
Technische DetailsSZGH-Dokumente
LeistungsmerkmaleMerkmale
SZGH/01
C-Achse / Spindelpositionierung
SZGH/02
Gewindebohren (starr)
SZGH/03
Spindelorientierung
SZGH/04
Auslegung für CNC-Werkzeugmaschinen
